Grundfos CRN 10-20 A-FGJ-A-V-HQQV (арт. 96501400) – вертикальный многоступенчатый центробежный насос

Вертикальный многоступенчатый центробежный насос Grundfos CRN 10-20 A-FGJ-A-V-HQQV артикул 96501400 – фото внешнего вида

Нажмите чтобы увеличить

Вертикальный многоступенчатый центробежный насос Grundfos CRN 10-20 A-FGJ-A-V-HQQV артикул 96501400 – график рабочих характеристик

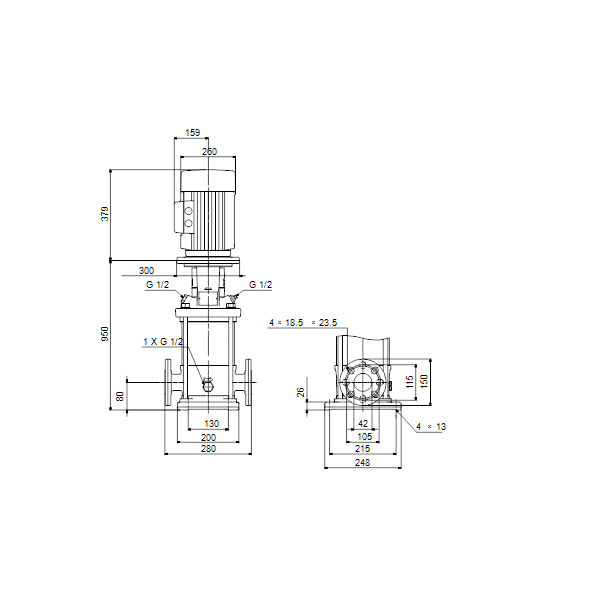

Вертикальный многоступенчатый центробежный насос Grundfos CRN 10-20 A-FGJ-A-V-HQQV артикул 96501400 – габаритный чертеж

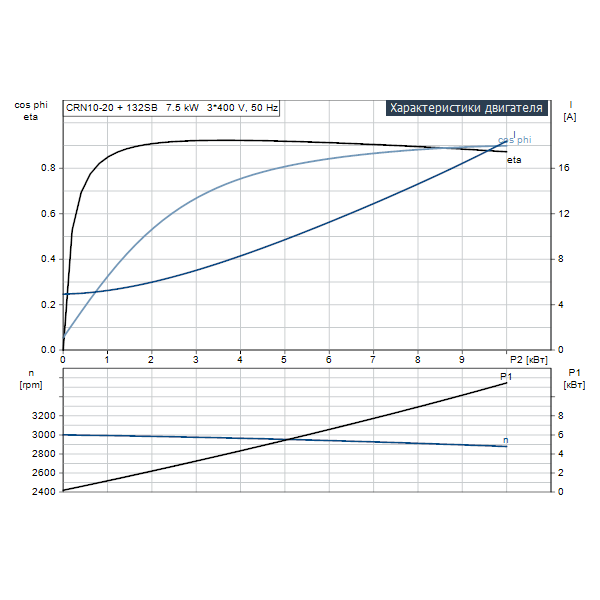

Вертикальный многоступенчатый центробежный насос Grundfos CRN 10-20 A-FGJ-A-V-HQQV артикул 96501400 – рабочие характеристики двигателя

Вертикальный многоступенчатый центробежный насос Grundfos CRN 10-20 A-FGJ-A-V-HQQV артикул 96501400 – схема подключения

Grundfos CRN 10-20 A-FGJ-A-V-HQQV – вертикальный многоступенчатый центробежный насос. Конструкция – «ин-лайн». Порты всасывания и нагнетания расположены на одном уровне.

Материал основания и головной части насоса – чугун. Смачиваемые детали изготовлены из нержавеющей стали (EN 1.4301).

Используется в промышленности, обладает высокой надежностью, прост в обслуживании.

Бесплатная доставка
Отгрузка от 1 дня
Расчет и подбор от 15 мин

Производители Grundfos
Модель: CRN 10-20 A-FGJ-A-V-HQQV - 96501400
Наличие: уточните у менеджера
Артикул: 96501400
Склад в Казани:
ул. Адоратского, дом 4

Рейтинг товара:

Отзывов: 1

Цена: По запросу *

Заказать

Характеристики

Назначение

Применение:

Водоснабжение; Кондиционирование воздуха; Перекачивание питьевой воды; Повышение давления; Пожаротушение; Агрессивные среды

Технические данные

Скорость насоса, при которой расчитаны его характеристики:	2919 об/м
Номинальный расход:	10 м³/ч
Номинальный напор:	165.2 м
Head max:	205 м
Ступени:	20
Рабочие колеса:	20
Число рабочих колес с уменьшенным диаметром:	0
Low NPSH:	N
Расположение насоса при монтаже:	ВЕРТИКАЛЬН.
Тип установки уплотнения:	Одинарное
Код торцевого уплотнения вала:	HQQV
Сертификаты на шильдике:	CE, EAC
Допуски по рабочим хар-кам:	ISO9906:2012 3B
Тип исполнения:	A
Модель:	A

Материалы

Основание и головная часть:	Нержавеющая сталь
Основание и головная часть, EN/DIN:	EN 1.4408
Основание и головная часть,AISI/ASTM:	AISI 316
Рабочее колесо:	Нержавеющая сталь
Рабочее колесо, EN/DIN:	EN 1.4401
Рабочее колесо, AISI/ASTM:	AISI 316
Код материала:	A
Код резины:	V
Подшипник:	SIC

Монтаж

Максимальная температура окружающей среды:	60 °C
Макс. рабочее давление:	25 бар
Макс. давление при заданной темп-ре:	25 бар / 90 °C
Макс. давление при заданной темп-ре:	25 бар / -20 °C
Трубное присоединение:	DIN / ANSI / JIS
Размер всасывающего патрубка:	DN 40
Размер всасывающего патрубка:	1 1/2 inch
Размер напорного патрубка:	DN 40
Размер напорного патрубка:	1 1/2 inch
Допустимое давление:	PN 25
Размер входного фланца:	300 lb
Размер фланца электродвигателя:	FF265
Код присоединения:	FGJ

Жидкость

Рабочая жидкость:	Вода
Диапазон температур жидкости:	-20 .. 90 °C
Температура перекачиваемой жидкости:	20 °C
Плотность:	998.2 кг/м³

Данные электрооборудования

Стандарт электродвигателя:	IEC
Тип электродвигателя:	132SB
Класс энергоэфф-ти:	IE3
Номинальная мощность - P2:	7.5 кВт
Энергия (Р2), необходимая для насоса:	7.5 кВт
Частота питающей сети:	50 Hz
Номинальное напряжение:	3 x 380-415D/660-690Y В
Номинальный ток:	14,4-14,0/8,30-8,10 A
Пусковой ток:	780-910 %
Cos фи - характеристика мощности:	0.88-0.82
Номинальная скорость:	2910-2920 об/м
Энергоэффективность:	IE3 90,1%
Эффективность электродвигателя при полной нагрузке:	90.1-90.4 %
Эффективность двигателя при 3/4 нагрузки:	90.8 %
Эффективность электродвигателя при 1/2 нагрузки:	90.8 %
Количество полюсов:	2
Класс защиты (IEC 34-5):	55 Dust/Jetting
Класс изоляции (IEC 85):	F
Защита электродвигателя:	PTC
Номер электродвигателя:	85U17522

Система управления

Преобразователь частоты:

NONE

Другое

Минимальный индекс эффективности, MEI ≥:	0.70
Нетто:	110 кг
Брутто вес:	132 кг
Объем поставки:	0.321 м³
Cтрана происхождения:	HU
ТН ВЭД ЕАЭС Код:	8413707500

Инструкция

Паспорт, инструкция по монтажу и эксплуатации: Grundfos CRN 10-20 A-FGJ-A-V-HQQV (артикул 96501400)

Видео

Как заказать

Для заказа насоса Grundfos CRN 10-20 A-FGJ-A-V-HQQV (арт. 96501400) необходимо связаться с инженерами-консультантами нашей компании, озвучить свою потребность и согласовать условия поставки.

Сделать это можно одним из следующих способов:

позвонить по контактному телефону;
написать по электронной почте;
обратиться в чат;
отправить заявку, нажав кнопку "Заказать".

В случае, если вы сомневаетесь в том, что данная модель подойдет для вашей задачи - рекомендуем заполнить форму в разделе: Подбор насоса.

Способ оплаты

Для оплаты предоставьте платежные реквизиты вашей организации. Менеджеры подготовят договор и счет. Пакет документов будет отправлен на e-mail.

После получения счета у вас будет 3 дня на его оплату, по истечению 3-х дней цены считаются недействительными, поэтому требуется его перевыставление.

Гарантия

Гарантия для насоса Grundfos CRN 10-20 A-FGJ-A-V-HQQV (арт. 96501400) составляет 2 года при соблюдении норм эксплуатации, правил монтажа и подключения.
